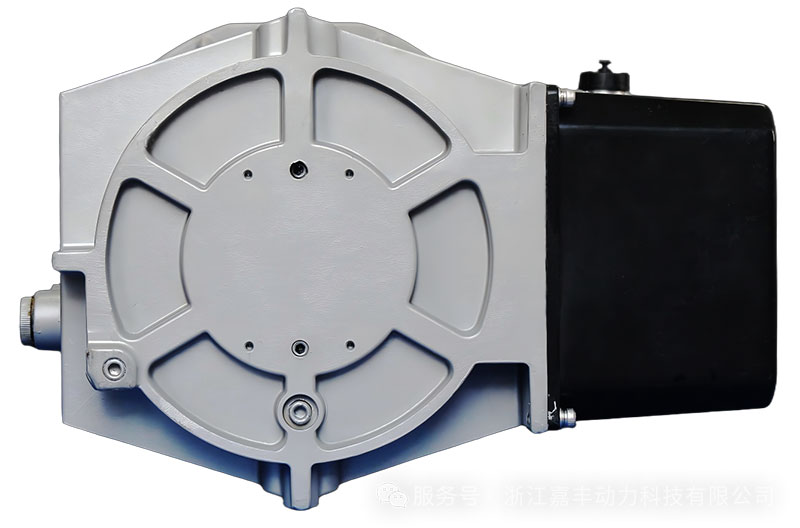

Helt sluten vattenkyld permanent magnet variabel frekvens integrerad motor: en energibesparande revolution för extrema industriella miljöer

I industriella motortillämpningar har det länge funnits en kategori av utmanande driftsmiljöer där traditionella lösningar med variabel frekvensdrift (VFD) kämpar för att fungera effektivt – slutna verkstäder med hög temperatur, underjordiska gruvor, anläggningar med hög luftfuktighet och dammiga industrianläggningar. Dessa miljöer lider ofta av dålig värmeavledning, begränsat installationsutrymme, överdrivet damm eller fuktinträngning. Som ett resultat upplever konventionella luftkylda motorer och separata VFD-system ofta fel, minskad livslängd och ökade underhållskostnader.

Den helt inneslutna vattenkylda permanentmagnetmotorn med variabel frekvens har utvecklats speciellt för att möta dessa utmaningar.

Vattenkylningsteknik: Från termiska begränsningar till avsevärt reducerad temperaturökning

Traditionella luftkylda motorer är beroende av luftcirkulation för värmeavledning. I slutna miljöer eller miljöer med hög temperatur kan värme inte effektivt avlägsnas, vilket leder till överhettning, effektminskning och till och med motorfel.

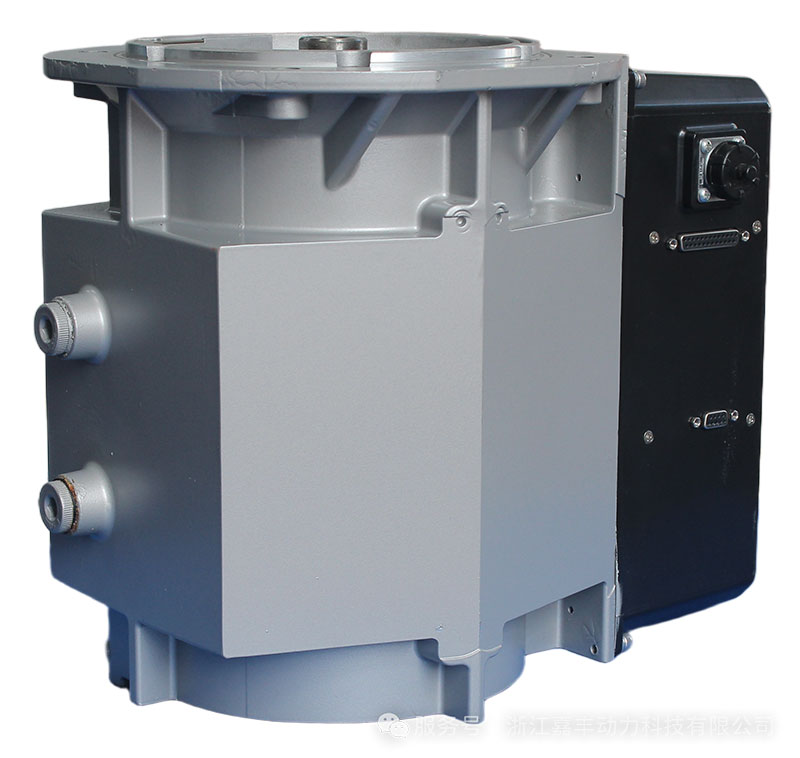

Den helt slutna vattenkylda integrerade motorn har en dubbel vattenkylningsdesign för både motorn och frekvensomriktaren. Kylvatten cirkulerar genom motorstatorhuset och VFD-kraftmodulerna samtidigt, vilket leder bort värme direkt och effektivt.

Fördelarna med denna design är betydande. För samma fysiska storlek kan motorn uppnå en betydligt högre effekttäthet. Även under full- eller överbelastningsförhållanden kan systemet upprätthålla stabil drift vid låg temperatur. Fälttestdata visar att ersättning av konventionella luftkylda induktionsmotorer med vattenkylda integrerade motorer kan minska motoryttemperaturökningen med mer än 30 %.

Lägre driftstemperaturer förbättrar inte bara effektiviteten utan förlänger också isoleringens livslängd och minskar underhållskraven.

Helt sluten konstruktion: Överlägset skydd mot damm och fukt

En annan stor fördel med den helt slutna vattenkylda integrerade motorn är dess exceptionella skyddsförmåga.

Konventionella luftkylda motorer kräver ventilationsöppningar för luftflöde, vilket gör att damm, fukt och korrosiva gaser kan komma in i motorn, vilket ökar risken för fel. Däremot har den vattenkylda integrerade motorn ett helt sluten hölje. Värme avlägsnas genom interna kylkanaler snarare än externt luftflöde, vilket eliminerar behovet av ventilationsöppningar.

Som ett resultat kan skyddsklasser på IP55 eller högre uppnås med lätthet. Interna elektroniska komponenter är helt isolerade från tuffa miljöförhållanden.

I industrier som metallurgi, produktion av kemiska fibrer och gruvdrift under jord, där luftfuktigheten och dammnivåerna är särskilt höga, förbättrar denna design avsevärt utrustningens tillförlitlighet. I vissa applikationer har den årliga underhållsfrekvensen enligt uppgift minskat från fem serviceingrepp per år till färre än en, vilket minskar underhållskostnaderna med mer än hälften.

Plug-and-Play-integration: Fortsätta fördelarna med en integrerad design

Som en avancerad medlem av den integrerade motorfamiljen med variabel frekvens med permanent magnet behåller den helt slutna vattenkylda versionen de centrala plug-and-play-fördelarna med integrerade system.

Motorn och VFD är fabriksmatchade och förkonfigurerade före leverans, vilket eliminerar behovet av komplex driftsättning på plats. Användare kan helt enkelt ansluta strömförsörjningen och börja arbeta.

Den kompakta integrerade designen eliminerar också behovet av ett separat styrskåp, vilket minskar kraven på installationsutrymme och gör det särskilt lämpligt för eftermonteringsprojekt med begränsat tillgängligt utrymme.

Ur ett energieffektivt perspektiv använder motorn högpresterande sällsynta jordartsmetaller permanentmagnetmaterial och uppnår IE5 ultrahög effektivitetsnivå. Jämfört med traditionella induktionsmotorer kan effektiviteten förbättras med cirka 10 %. I kombination med varvtalsreglering med variabel frekvens kan den totala energibesparingen bli ännu större.

Idealiska applikationer: Designad för krävande industriella förhållanden

Helt slutna vattenkylda permanentmagneter med variabel frekvens integrerade motorer är särskilt lämpliga för följande miljöer:

Stängda områden med hög temperatur

Exempel inkluderar:

Dessa anläggningar har vanligtvis dålig luftcirkulation och höga omgivningstemperaturer, där luftkylningslösningar ofta blir ineffektiva och vattenkylning ger ett mer tillförlitligt alternativ.

Hög luftfuktighet och dammiga miljöer

Exempel inkluderar:

I dessa applikationer är höga skyddsklasser kritiska. Den helt slutna designen förhindrar att fukt och damm kommer in i utrustningen.

Bullerkänsliga platser

Exempel inkluderar:

Eftersom vattenkylningssystemet eliminerar behovet av snabba kylfläktar, reduceras driftljudet avsevärt, vilket skapar en tystare arbetsmiljö.

Slutsats

Den helt slutna vattenkylda permanentmagnetiska variabelfrekvensintegrerade motorn kombinerar fyra nyckelteknologier till en enda integrerad lösning:

Genom att integrera dessa teknologier i ett system utökar det fördelarna med energibesparande lösningar med variabel frekvens från rena tillverkningsanläggningar till de mest krävande industriella miljöerna. Eftersom industrier fortsätter att sträva efter energieffektivitet, tillförlitlighet och hållbarhet, representerar denna teknik ett avgörande steg mot en grönare och effektivare industriell framtid.
